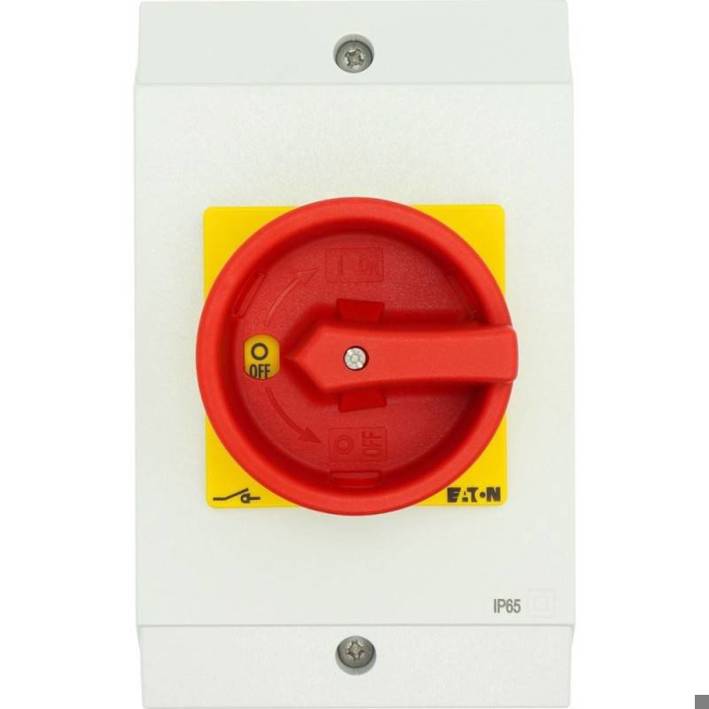

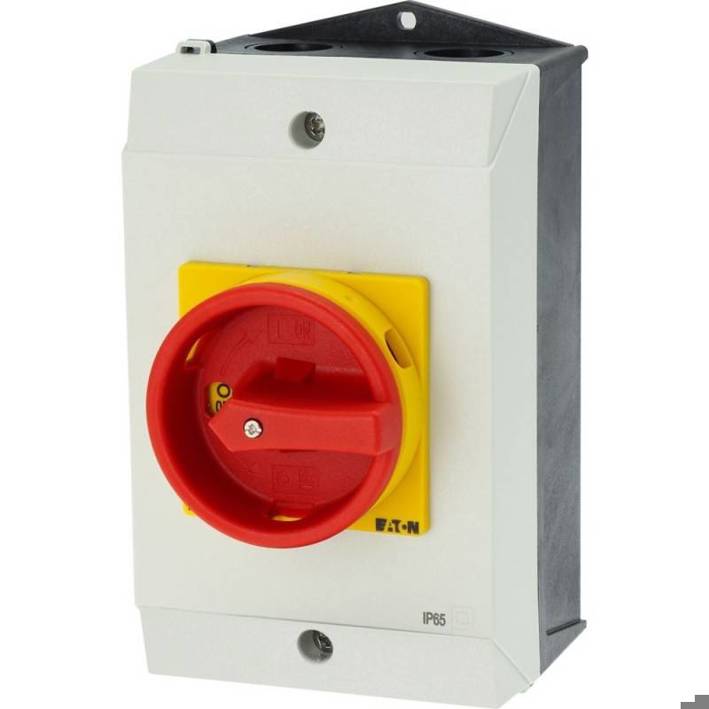

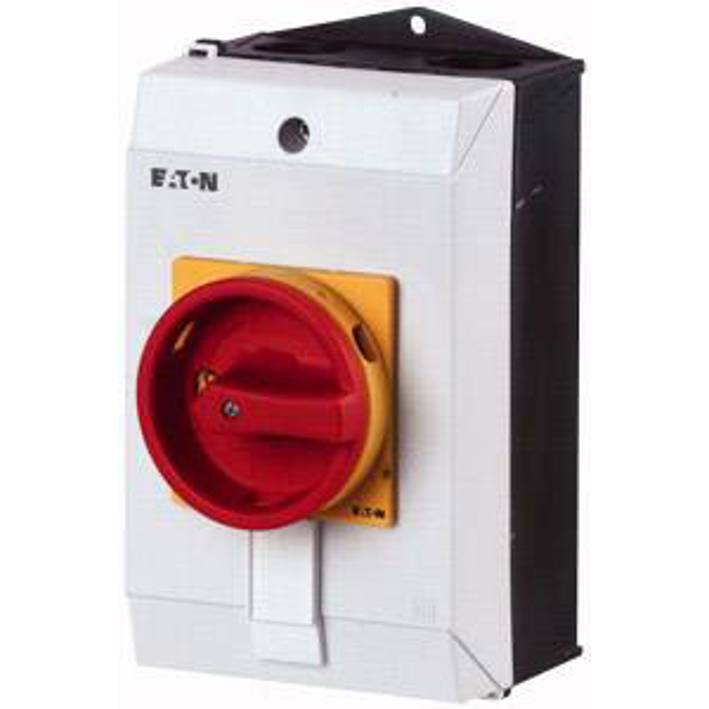

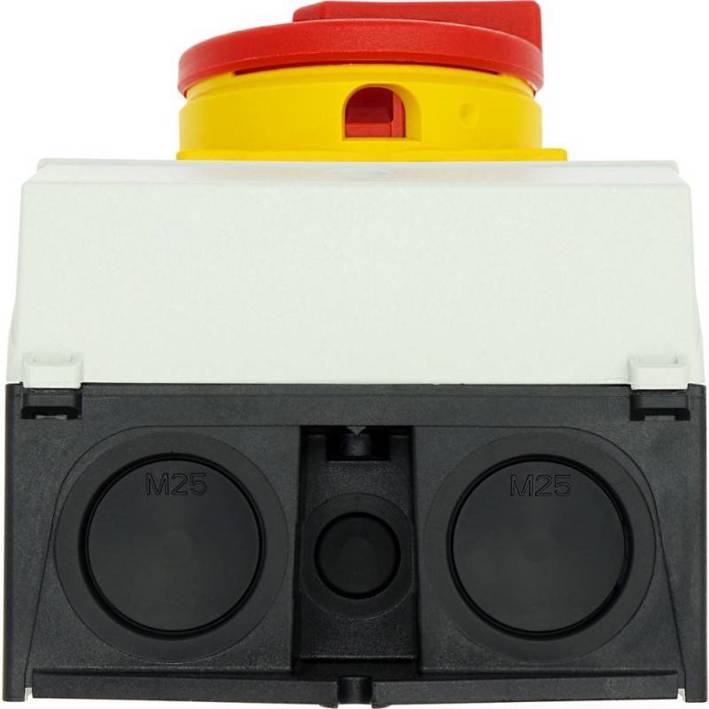

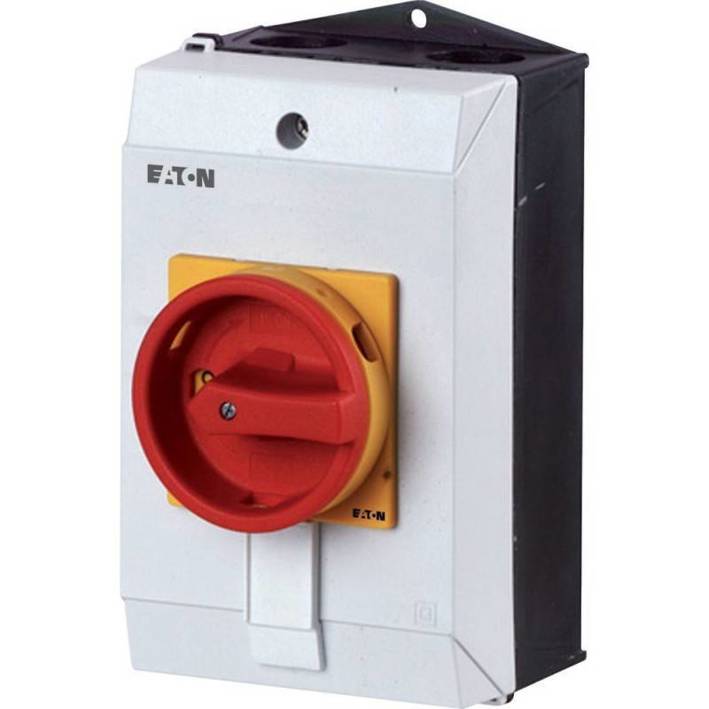

Eaton Nockenschalter P1-32/I2/SVB - Hauptschalter mit Türkupplungsdrehantrieb und Schutzart IP65
Produktnummer:
62TUFIAH268
Hersteller:
Eaton
EAN:
4015082073145
- Produktdetails:
-
Eaton Nockenschalter P1-32/I2/SVB ist ein robuster Hauptschalter mit Türkupplungsdrehantrieb und einer Schutzart von IP65, der optimal für Anwendungen mit hohen Anforderungen an Sicherheit und Zuverlässigkeit konzipiert wurde. Er bietet eine hohe Schaltleistung von bis zu 15 kW und eignet sich ideal für industrielle Anwendungen. Dank seiner kompakten Abmessungen von 100 mm Breite, 180 mm Höhe und 115 mm Tiefe ist er einfach zu installieren und zu integrieren.
Der Schalter hat eine maximale Betriebsspannung von 690 V und ist für eine maximale Schaltstromstärke von 32 A ausgelegt. Er ist als Wartungs- und Reparaturschalter konzipiert und besitzt eine Not-Aus-Funktion, die eine sichere Abschaltung im Notfall gewährleistet. Die Ausführung als Hauptschalter sichert die Funktionalität in kritischen Bereichen.
Besonderheiten & Spezifikationen
- Schutzart: IP65 (Frontseitig)
- Bedingter Bemessungskurzschlussstrom Iq: 80 kA
- Verriegelbar in 0-Stellung
- Geeignet für Bodenbefestigung
- Hochwertige Bauqualität nach IEC/EN 60947
- Gelb-roter Drehgriff zur einfachen Bedienung
— lang-versand.de —
| Abm.: | (B x H x T) 100 x 180 x 80 mm |
|---|---|
| Anschluss: | Schrauben |
| Anschlussart Hauptstromkreis: | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer: | 0 |
| Anzahl der Hilfskontakte als Wechsler: | 0 |
| Anzahl der Hilfskontakte als Öffner: | 0 |
| Anzahl der Schalter: | 1 |
| Aufdruck-Motiv: | OFF/ON |
| Ausführung: | Hauptschalter Aufbau |
| Ausführung als Hauptschalter: | TRUE |
| Ausführung als NOT-AUS-Einrichtung: | TRUE |
| Ausführung als Sicherheitsschalter: | FALSE |
| Ausführung als Wartungs-/Reparaturschalter: | TRUE |
| Ausführung als Wendeschalter: | FALSE |
| Ausführung des Betätigungselements: | Türkupplungsdrehantrieb |
| Bedingter Bemessungskurzschlussstrom Iq: | 80kA |
| Bemessungsbetriebsleistung bei AC-3, 400 V: | 13kW |
| Bemessungsbetriebsleistung bei AC-23, 400 V: | 15kW |
| Bemessungsbetriebsspannung: | 690-690V |
| Bemessungsdauerstrom Iu: | 32A |
| Bemessungsdauerstrom bei AC-21, 400 V: | 32A |
| Bemessungsdauerstrom bei AC-23, 400 V: | 32 |
| Bemessungskurzzeitstromfestigkeit Icw: | 0.64kA |
| Betätigungsart: | Not-Aus Drehschalter |
| Breite: | 100, 100mm |
| Farbe des Betätigungselements: | rot |
| Funktionen: | rastend |
| Geeignet für Bodenbefestigung: | TRUE |
| Geeignet für Frontbefestigung 4-Loch: | FALSE |
| Geeignet für Frontbefestigung Zentral: | FALSE |
| Geeignet für Verteilereinbau: | FALSE |
| Geeignet für Zwischenbau: | FALSE |
| Gehäuse-/Knopffarbe: | Gelb, Rot |
| Gewinde-Maß: | M4 |
| Höhe: | 180mm |
| Inhalt: | 1St. |
| Készülék kivitel: | Komplettgerät im Gehäuse |
| Leistung: | 15kW |
| Max. Bemessungsbetriebsspannung Ue bei AC: | 690V |
| Max. Temperatur: | +50°C |
| Min. Temperatur: | -25°C |
| Mit vormontierter Verkabelung: | FALSE |
| Montageart: | Aufbau |
| Motorantrieb integriert: | FALSE |
| Motorantrieb optional: | FALSE |
| Polzahl: | 3 |
| Produkt-Art: | Nockenschalter |
| Schaltleistung bei 400 V: | 15kW |
| Schaltspannung: | 690V |
| Schaltstrom (max.): | 32A |
| Schaltwinkel: | 1 x 90 ° |
| Schutzart: | IP65 |
| Schutzart (IP), frontseitig: | IP65 |
| Schutzart (NEMA): | 12 |
| Spannungsauslöser optional: | FALSE |
| Tiefe: | 80mm, 115mm |
| Typ: | P1-32/I2/SVB |
| Verriegelbar: | TRUE |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
