Sicherheits-Positionsschalter 3SE5122-0QV10-1AA7 aus Metall mit 1 Schließer, 1 Wechsler, 2 Öffner, IP66/IP67 - Siemens
Produktnummer:
75LF41Q158U
Hersteller:
Siemens
EAN:
4011209859548
- Produktdetails:
-
Der Sicherheits-Positionsschalter 3SE5122-0QV10-1AA7 von Siemens ist speziell für die Stellungsüberwachung beweglicher Schutzeinrichtungen wie Türen, Abdeckungen oder Schutzgittern konzipiert. Mit einem robusten Metallgehäuse bietet er eine hohe mechanische Lebensdauer von bis zu 1.000.000 Zyklen. Der Schalter verfügt über 1 Schließer, 1 Wechsler und 2 Öffnerkontakte, sowie eine Schutzart von IP66/IP67, die ihn ideal für raue Umgebungen macht. Zudem ermöglicht die Zwangsöffnung (TRUE) erhöhte Sicherheit. Die Antriebsköpfe sind um 360 Grad (4x90 Grad) drehbar und unterstützen bis zu 5 Betätigungsrichtungen. Durch die Verwendung von getrennt codierten Betätigern wird ein hoher Manipulationsschutz gewährleistet. Die integrierte ASIsafe-Elektronik sorgt für eine geringe Stromaufnahme und ermöglicht die Erfüllung höchster Sicherheitsanforderungen nach PL e bzw. SIL 3. Weiterhin ist der Schalter dank seiner mechanischen und elektrischen Eigenschaften vielseitig einsetzbar: Bei DC-13 (125 V) liegt der Bemessungsbetriebsstrom bei 0,55A, und bei AC-15 (24 V) bei 6A. Die Schaltelemente bieten eine hohe Kontaktsicherheit, und der Schalter ist in verschiedenen Ausführungen erhältlich.
Besonderheiten & Spezifikationen
- Material: Metall
- Maximale Schaltleistung: 6A bei AC-15 und 3A bei DC-13
- Temperaturbereich: -25°C bis +85°C

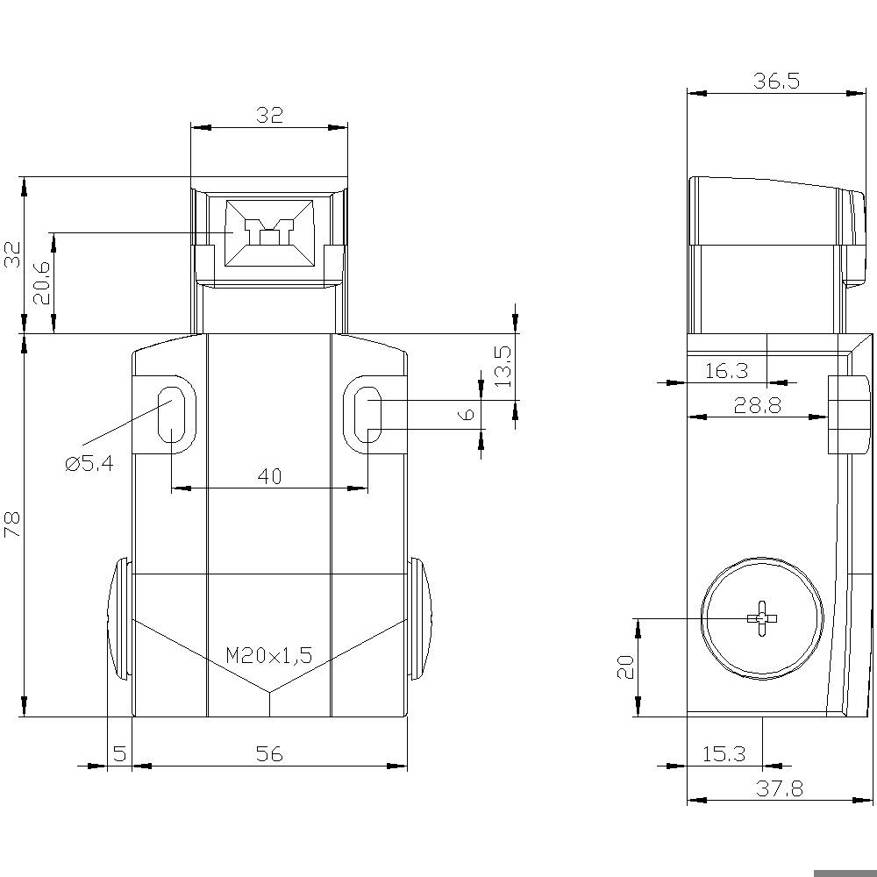

- Höhe: 37.3mm, Breite: 56mm, Länge: 110mm
- Gewicht: 537g
- RoHS-konform: Ja
- Geeignet für Sicherheitsfunktionen (TRUE)
- Elektrische Lebensdauer: 100.000
- Mechanische Lebensdauer: 1.000.000
- Gewinde-Maß: M20 x 1.5
- Schutzart NEMA: 12
- Zwangsöffnung (TRUE)
- Lackierte Oberfläche für zusätzlichen Schutz
— lang-versand.de —
| Abm.: | (L x B) 110 mm x 56 mm |
|---|---|
| Anschluss: | Schrauben |
| Anzahl der Kontakte als Schließer: | 1 |
| Anzahl der Kontakte als Wechsler: | 0 |
| Anzahl der Kontakte als Öffner: | 2 |
| Anzahl der sicherheitsgerichteten Hilfskontakte: | 2 |
| Ausführung der Schnittstelle: | ohne |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation: | ohne |
| Ausführung des Betätigungselements: | ohne |
| Ausrichtung des Betätigungselements: | Rollenstößel gerade |
| Bemessungsbetriebsstrom Ie bei AC-15, 24 V: | 6A |
| Bemessungsbetriebsstrom Ie bei DC-13, 24 V: | 3A |
| Bemessungsbetriebsstrom Ie bei DC-13, 125 V: | 0.55A |
| Beschichtung Gehäuse: | lackiert |
| Betätigungskraft: | 30N |
| Breite: | 56mm |
| Breite des Sensors: | 56mm |
| Elektrische Lebensdauer: | 100000 |
| Explosionsschutz-Kategorie für Gas: | ohne |
| Explosionsschutz-Kategorie für Staub: | ohne |
| Geeignet für Sicherheitsfunktionen: | TRUE |
| Gehäusebauform: | Quader |
| Gewicht: | 537g |
| Gewinde-Maß: | M20 x 1.5 |
| Höhe des Sensors: | 37.3mm |
| Inhalt: | 1St. |
| Kontaktart: | 1 Schließer, 1 Wechsler, 2 Öffner |
| Kontaktmaterial: | Silberlegierung |
| Länge: | 110mm |
| Länge des Sensors: | 110mm |
| Material: | Metall |
| Max. Temperatur: | +85°C |
| Mechanische Lebensdauer: | 1000000 |
| Min. Temperatur: | -25°C |
| Mit Statusanzeige: | FALSE |
| Produkt-Art: | Sicherheits-Positionsschalter |
| RoHS-konform: | Ja |
| Schaltstrom (max.): | 6A |
| Schutzart: | IP66, IP67 |
| Schutzart (IP): | IP66/IP67 |
| Schutzart (NEMA): | 12 |
| Tiefe: | 37.3mm |
| Typ: | 3SE5122-0QV10-1AA7 |
| Werkstoff des Gehäuses: | Metall |
| Zwangsöffnung: | TRUE |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
